分補電容配幾只接觸器？共補和分補的區別圖解
首先我們來聊聊什么是共補什么是分補：
共補是三相同時補償，分補是對單相個別補償，共補適用于三相的功率因數相差不大的情況，而分補適用于三相不平衡比較嚴重的情況。
比如說三相的功率因數分別為0.53,0.67,0.71， 那么，在0.71以上這部分，可以通過共補解決，另外 兩相其他部分所需要的無功就通過分補來補償。 原因嗎？當然是為了節約成本。
補償電容器又分為三相電容器（共補用）和單相電容器（分補用），三相電容器通常有3個接線端子，分別對應ABC相線，電容器與電網的連接是同時接通或斷開，像三相電動機負載一樣接線。而單相電容器通常只有2個接線端子，對應電網中的A+L或B+L或C+L，與電網的連接也是使用電容接觸器接通或斷開。

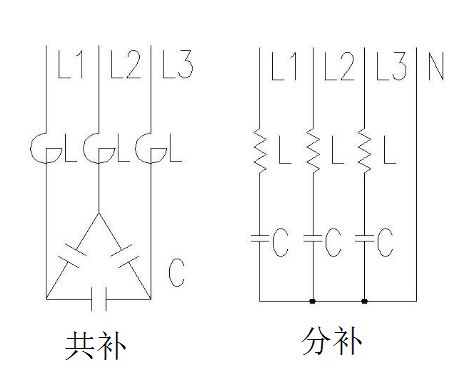

如上圖所示：
1、接線方式，三相共補電容器有三個接線端，分別接（A、B、C）分補電容器有四個接線端，分別接（A、B、C、N）
2、投入補償方式：三相共補電容器投入時，三組電容器同時投入。分補電容器可以單相分別投入運行。
其次，三相電容器的額定電壓一般是450V，而單相電容器的耐壓則是250V，從電壓參數即可看出電容器的用途。而與之配套的電容接觸器沒有這么多選擇，只有工作電源220、380V兩種以及額定電流。

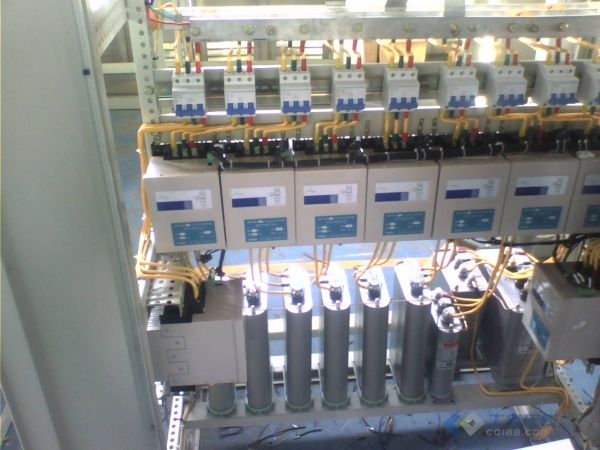

共補電容器柜
